Практический опыт эксплуатации устройств регулирования расхода в проектах СПГ
2026-09-24
Проекты по сжиженному природному газу (СПГ) предъявляют чрезвычайно высокие требования к приборам измерения расхода. Температура среды СПГ достигает -162 °C, при этом в процессе участвуют такие сложные сценарии, как фазовый переход «газ-жидкость» и учет при торговых поставках. Поскольку дроссельное устройство является ключевым элементом разностного давления расходомера, его выбор, эксплуатация и техническое обслуживание напрямую влияют на безопасность проекта и точность измерений.
I. Технические требования к дроссельным устройствам в проектах СПГ

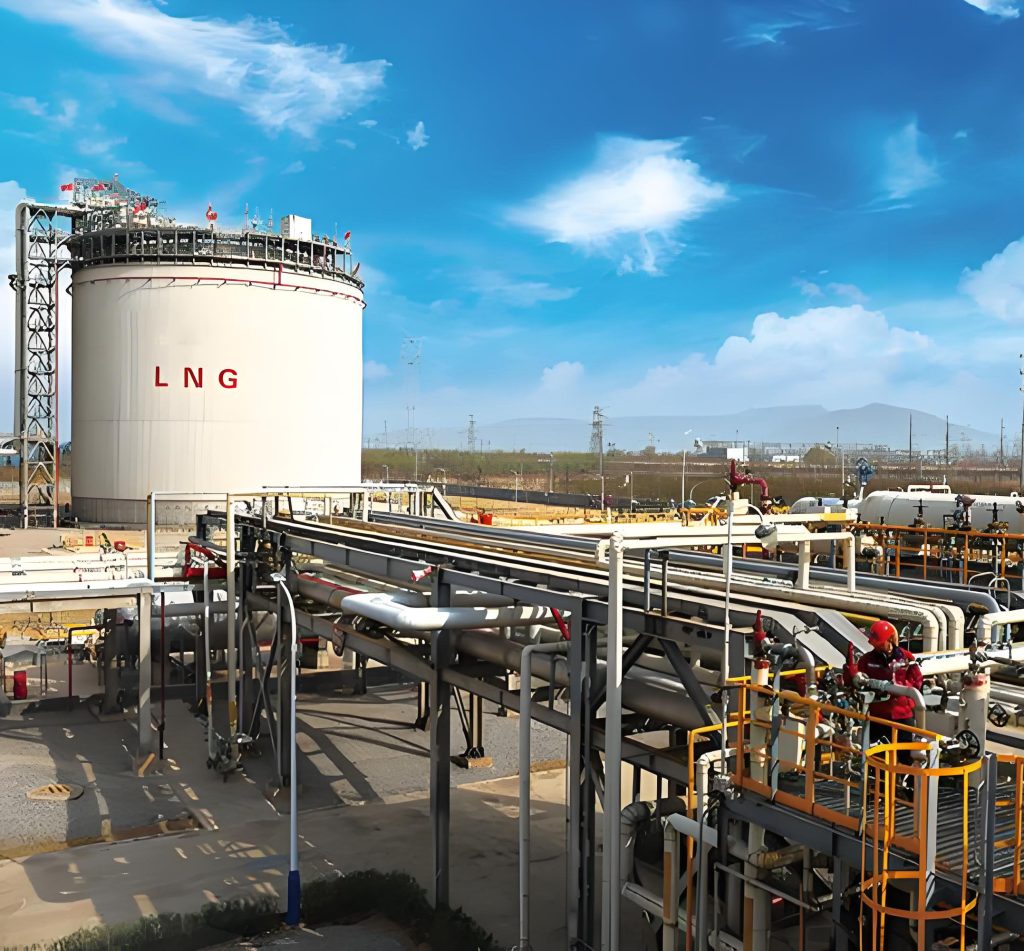

На приемных терминалах СПГ установлены различные типы расходомеров, среди которых расходомеры разности давления в основном используются для измерения расхода СПГ, а дроссельные элементы должны обеспечивать стабильную работу в течение длительного времени при низких температурах до -170 °C. Согласно техническим требованиям тендера на поставку низкотемпературных дроссельных устройств для проекта СПГ компании Sinopec, предлагаемая продукция должна относиться к категории низкотемпературных диафрагм для приемных терминалов СПГ (расчетная температура -170 °C) и иметь как минимум два случая поставки за последние пять лет, а также опыт успешной эксплуатации не менее одного года. Это означает, что дроссельные устройства должны не только соответствовать требованиям к ударной вязкости материалов, предназначенных для работы при низких температурах, но и подтвердить свою надежность в ходе длительной эксплуатации.
II. Типичные сценарии применения дроссельных устройств в проектах СПГ
На СПГ-терминалах дроссельные устройства типа трубки Вентури используются для измерения расхода СПГ, бурового раствора или взвешенных твердых частиц, а также в случаях, когда требуются высокие скорости потока и низкие потери давления. В качестве примера можно привести проект приемного терминала СПГ «Чжушань Люхэн» компании «Чжэньэнь»: в рамках этого проекта было закуплено 23 расходомера Вентури, 16 из которых установлены на трубопроводе на выходе низконапорного насоса и используются для регулирования минимального расхода низконапорного насоса и блокировки остановки насоса при сверхнизком расходе, а остальные 7 — на входе в испаритель. Эти сценарии применения предъявляют чрезвычайно высокие требования к герметичности дроссельных устройств при низких температурах, контролю потерь давления и скорости отклика.
На заводах по сжижению СПГ дроссельные устройства также используются в холодительных циклах с смешанными хладагентами, где сжижение природного газа осуществляется за счет дросселирования и расширения. В таких технологических процессах дроссельные устройства играют ключевую роль в регулировании расхода и давления хладагента, а стабильность их работы напрямую влияет на эффективность сжижения.
III. Основные моменты эксплуатации и технического обслуживания
При эксплуатации и техническом обслуживании дроссельных устройств на проектах СПГ необходимо уделять особое внимание следующим аспектам:
Проверка на утечки при низких температурах: соединения технологического оборудования, трубопроводов, арматуры и т. д. на станциях газификации СПГ должны регулярно проверяться на утечки, как правило, раз в 7 дней. Фланцевые соединения дроссельных устройств, отводы давления и дактильные трубопроводы являются ключевыми участками при проверке на утечки.
Периодические проверки и калибровка измерительных приборов: в связи с изменениями состава природного газа и износом от воздействия газового потока дроссельные элементы необходимо периодически проверять для обеспечения точности измерений. Дроссельные клапаны и дроссельные элементы в стандартных диафрагменных дроссельных устройствах подлежат периодической проверке, при этом особое внимание следует уделять износу острых кромок на входе диафрагмы.
Техническое обслуживание датчиков давления: в условиях низких температур при работе с СПГ накопление конденсата или его замерзание в датчиках давления может повлиять на точность сигнала перепада давления. Рекомендуется установить сливной клапан в самой нижней точке датчиков давления для периодического слива конденсата, а также обеспечить теплоизоляцию и подогрев приборов, установленных на открытом воздухе.
IV. Примеры практического применения
Компания «Шанхай Ичан» (Shanghai Yichang) накопила практический опыт реализации проектов в сфере СПГ. В рамках проекта по разделению воздуха с использованием холодной энергии СПГ в Наньгане (Тяньцзинь) компания «Шанхай Ичан», выступившая в качестве поставщика дроссельных устройств (диафрагм, трубок Вентури), предоставила для данного проекта дроссельные устройства, предназначенные для работы в условиях низких температур. Компания, предшественником которой был цех диафрагм при Шанхайском заводе автоматических приборов № 1, является одним из разработчиков национального стандарта Китая GB/T2624-2006 на дроссельные устройства и обладает накопленным техническим опытом в области выбора материалов для низкотемпературных условий, конструктивного проектирования и технологий производства.
Для российского рынка компания получила сертификат EAC и предоставляет клиентам рекомендации по выбору дроссельных устройств для проектов СПГ, а также техническую поддержку через официальный сайт на русском языке (www.ycjlzz.ru), официальный сайт на китайском языке (www.ycjlzz.com/), электронную почту (ycshangwu@ycjlzz.com), мобильный телефон (13390803499) и промо-платформу «Всероссийский канал». Приглашаем клиентов обращаться в компанию с вопросами, касающимися конкретных условий эксплуатации.
-
-
-
-
