Подробное руководство по монтажу расходомеров с диафрагмой: точность измерений начинается с соблюдения норм монтажа

Расходомер с диафрагмой является наиболее широко применяемым типом расходомеров разности давлений, причем точность его измерений зависит не только от качества самого дроссельного элемента, но и в значительной степени от соблюдения норм при монтаже. Опыт эксплуатации показывает, что в 80 % случаев неточность показаний расходомеров разности давлений обусловлена неисправностью самого прибора, а несоблюдением норм монтажа. В соответствии со стандартами GB/T 2624 и ISO 5167 ниже приведены требования к монтажу, сгруппированные по четырём аспектам: условия прямых участков трубопровода, монтаж самого дросселя, расположение отводов давления и прокладка дактильерных трубопроводов.

I. Условия прямых участков трубопровода

Перед и после дросселя должны иметься прямые участки трубопровода достаточной длины, чтобы обеспечить формирование полностью развитого турбулентного распределения скоростей потока к моменту его поступления к дросселю. Как правило, длина прямой трубы перед дросселем не должна быть менее 10 диаметров трубы (10D), а после дросселя — не менее 5 диаметров (5D). При наличии вверх по потоку отдельных элементов, создающих локальное сопротивление (например, колен 90°, клапанов или переходников), длина прямой трубы вверх по потоку должна быть увеличена до 15D–20D или даже больше, а вниз по потоку — не менее 5D. Внутренняя поверхность прямых участков трубопровода должна быть чистой и гладкой, без сварочных наростов, ржавчины и вмятин; фактический внутренний диаметр трубопровода должен соответствовать расчетному значению.

II. Точность монтажа корпуса дроссельного устройства

Дроссельное устройство следует устанавливать только после успешного промывания и продувки трубопроводной системы, чтобы предотвратить повреждение устройства или закупорку отверстий для снятия давления сварочным шлаком и другими посторонними предметами. Направление монтажа должно быть правильным: острая кромка диафрагмы (плоская сторона, обычно обозначенная знаком «+») должна быть обращена в сторону поступления потока; неправильная установка приведёт к значительному занижению показаний расходомера. Диафрагма должна быть строго соосна с трубопроводом, а отклонение от соосности не должно превышать значения 0,015D(1/β-1); отклонение перпендикулярности торцевой поверхности диафрагмы к оси трубопровода должно быть в пределах ±1°. Внутренний диаметр уплотнительной прокладки не должен быть меньше внутреннего диаметра трубопровода, а после зажима она не должна вдавливаться во внутреннюю стенку трубопровода.

III. Расположение отводов давления

Расположение отводов давления должно определяться в зависимости от типа измеряемой среды. При измерении жидкостей отводы давления рекомендуется устанавливать в пределах 45° ниже горизонтальной оси трубопровода, чтобы предотвратить попадание газа в датчики давления. При измерении газов отводы давления рекомендуется устанавливать в пределах 45° выше горизонтальной оси трубопровода, чтобы предотвратить скопление конденсата. При измерении пара отводы давления следует размещать в горизонтальном направлении трубопровода, при этом между дроссельным элементом и датчиком перепада давления необходимо установить двусторонний конденсатосборник, чтобы обеспечить одинаковый и постоянный уровень конденсата в обоих датчиках давления.

IV. Прокладка датчиков давления

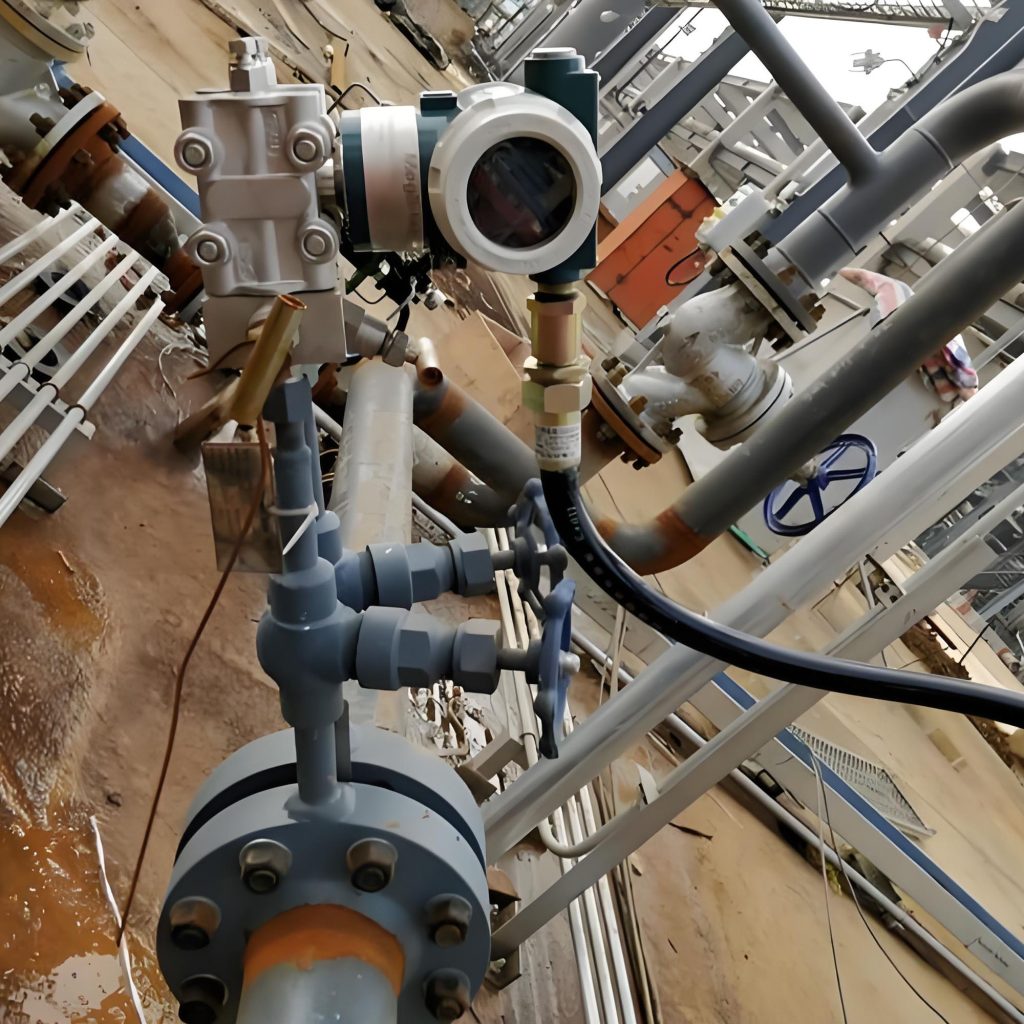

Датчики давления должны изготавливаться из материалов, устойчивых к давлению и коррозии, с учётом свойств и параметров измеряемой среды; их внутренний диаметр, как правило, не должен быть менее 6 мм, а длина должна не превышать 16 м. Трубопроводы давления должны прокладываться вертикально или под уклоном не менее 1:10; трубопроводы положительного и отрицательного давления следует прокладывать как можно ближе друг к другу, чтобы уменьшить влияние перепада температур окружающей среды. На самой высокой точке трубопроводов давления в системах с жидкостями следует установить клапан сброса газа, а на самой низкой точке в системах с газами — сливной клапан; рядом с датчиком перепада давления следует установить трехклапанную группу.

V. Требования к сертификации на российском рынке

Для экспорта расходомеров с диафрагмой в Россию и Евразийский экономический союз необходимо получить сертификат EAC, который охватывает три базовых нормативных акта: TR CU 004/2011 (безопасность при низком давлении), TR CU 020/2011 (электромагнитная совместимость) и EAEU 037/2017 (RoHS). Расходомеры с диафрагмой, используемые для торговых расчетов или метрологических целей, должны также иметь сертификат метрологического типа PAC, выданный Федеральным агентством по техническому регулированию и метрологии Российской Федерации, и быть зарегистрированы в государственном реестре FGIS ARSHIN.

Техническая поддержка по монтажу от компании «Шанхай Ичан»

Компания «Шанхай Ичан» по производству дроссельных устройств была основана в 2001 году. Её предшественником был цех по производству диафрагм при Шанхайском заводе автоматических приборов № 1. Компания является одним из разработчиков национального стандарта Китая GB/T 2624-2006 на дроссельные устройства. Ассортимент продукции компании включает серии стандартных диафрагм, диафрагм с ограничением расхода, трубок Вентури, расходомеров с соплами, расходомеров с трубками средней скорости и многопараметрических датчиков, которые широко применяются в нефтегазовой, химической, металлургической, энергетической отраслях, а также в сфере коммунального теплоснабжения. Для российского рынка компания получила сертификат EAC и предоставляет клиентам рекомендации по выбору диафрагменных расходомеров и технические консультации по их установке через официальный сайт на русском языке (www.ycjlzz.ru), официальный сайт на китайском языке (www.ycjlzz.com/), электронную почту (ycshangwu@ycjlzz.com), по телефону (13390803499) и через продвигающую платформу «Всероссийский канал». Приглашаем клиентов обращаться в компанию с вопросами, касающимися конкретных условий эксплуатации.
